雷達液位計選型與安裝規范

一、 重要選型策略：匹配工況，準確適配

選型的重心是讓雷達液位計的性能參數與現場介質、工況、環境完全匹配，避免因選型不當導致測量誤差大、設備壽命短等問題。

1.  第一步：確定雷達液位計類型（導波 vs 脈沖）

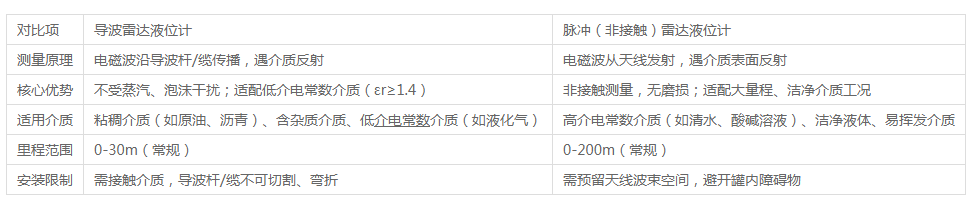

兩種類型的適用場景差異明顯，選型時需優先匹配介質特性與測量環境：

2.  第二步：鎖定關鍵選型參數

（1）介質特性參數

?  介電常數：這是選型的重要指標。介電常數＜1.4時，脈沖雷達信號反射弱，必須選導波雷達；介電常數≥2時，優先選脈沖雷達，成本更低且維護方便。

?  溫度與壓力：確認介質的工作溫度范圍（-200℃+400℃）和**工作壓力**（真空40MPa ），匹配產品的耐溫耐壓等級。例如高溫熔融鹽工況，需選耐高溫陶瓷天線的型號。

?  腐蝕性與粘稠度：腐蝕性介質（如強酸強堿）需選配PTFE襯里、哈氏合金C276等防腐材質的探頭/ 天線；粘稠易掛料介質，避免選平板天線，優先選導波雷達的剛性桿探頭（易清潔）。

（2）工況參數

?  量程與盲區：量程需覆蓋“較低液位到較高液位”的全范圍；盲區必須小于 “安裝點到較低液位的距離”，防止盲區覆蓋有效測量區間。

?  罐內干擾源：罐內有攪拌器、加熱盤管、進料口等障礙物時，導波雷達受影響?。幻}沖雷達需選萬向法蘭調整天線角度，或選小發射角（8°以下）的拋物面天線，避開干擾源。

（3）環境與功能參數

?  防爆與防護等級：防爆區域（如化工、油氣站）需選Ex ia IIC T6（本質安全型） 或Ex d IIC T6（隔爆型）  產品；戶外安裝需滿足IP67/IP68防護等級，防止雨水、灰塵侵入。

?  輸出與通信協議：根據控制系統需求，選擇4-20mA+HART、RS485、Profibus PA 等；需遠程監控時，優先選帶LoRa/NB-IoT無線通信的型號。

二、 標準化安裝流程：規范操作，保障精度

安裝質量直接決定測量精度，需嚴格遵循位置選擇→安裝施工→調試校準 三步流程，規避常見安裝誤區。

1.  安裝位置選擇：避開干擾，確保波束覆蓋

?  脈沖雷達安裝位置要求

a.  天線波束需避開進料口、攪拌器、罐壁焊縫、障礙物，與罐壁的較小距離≥300mm，與干擾源的距離 ≥量程的1/10。

b.  高溫高濕、易冷凝工況（如蒸汽儲罐），需在天線處加裝吹掃裝置或隔熱護套，防止冷凝水附著天線影響信號反射。

c.  開放式水池測量時，天線需高于較高液位，且與池壁保持安全距離，避免池壁反射干擾。

?  導波雷達安裝位置要求

a.  導波桿/纜需垂直懸掛，避免與罐內構件碰撞、纏繞；探頭底部需高于罐底100mm，防止罐底雜質磨損探頭。

b.  安裝位置需遠離進料口，避免介質沖擊導致導波桿彎曲變形。

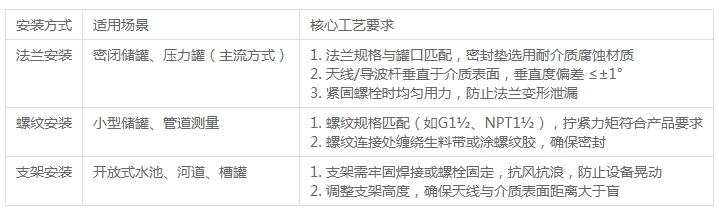

2.  常見安裝方式及工藝要求

3.  安裝后調試與校準步驟

1.  接線檢查

?   確認電源線、信號線極性正確，屏蔽線單端接地（接地電阻≤4Ω），避免電磁干擾；防爆區域嚴禁開蓋接線。

?  通電后檢查設備顯示是否正常，無報錯代碼。

2.  參數設置

?  通過本地顯示面板或HART手操器，輸入量程、盲區、介質介電常數、罐體類型（常壓罐/壓力罐/ 球罐）等關鍵參數。

?  針對復雜工況，開啟虛假回波抑制功能，過濾罐內障礙物的反射信號，提升測量穩定性。

3.  現場校準

?  靜態校準：空罐狀態下，確認儀表顯示零點正確；逐步注入介質至已知高度，核對儀表測量值與實際值偏差，偏差需≤±0.1%FS。

?  動態校準：模擬進料、出料過程，觀察儀表測量值的響應速度與穩定性，無跳變、遲滯現象即為合格。

4.  安裝與使用的禁忌事項

1.  導波雷達的導波桿/纜嚴禁切割、加長或彎折，否則會徹底破壞測量精度。

2.  戶外安裝的設備必須加裝防雷擊浪涌保護器，避免雷擊損壞電路。

3.  定期清潔天線/探頭表面的掛料、結垢，清潔時需斷電，嚴禁用硬物刮擦天線（尤其是高頻脈沖雷達的天線）。

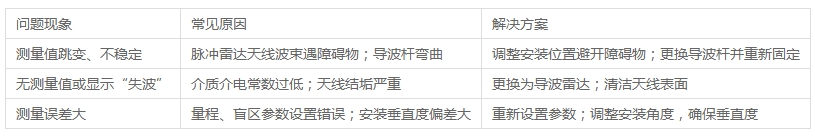

三、 選型安裝常見問題及解決方案
