雷達物位計利用雷達原理及采用大規模集成電路進行連續性測量，具有測距遠、精度高等特點，在石化、輕工、環保、冶金、水利、糧食等行業應用普遍。其雷達物位計在進行測量前必須先進行接線，那么，雷達物位計應如何正確接線呢?下面，就結合雷達物位計的接線圖介紹下雷達物位計的接線方法和注意事項。

一、雷達物位計接線注意事項

1、雷達物位計的供電電壓分直流和交流兩種。在進行接線前，請先檢查確認設備的銘牌、標簽以及認證等級，同時準備好屏蔽雙絞線，屏蔽雙絞線的規格為：0.5mm2-2mm2。

2、為了符合標準儀表接線慣例或電氣規范，可能需要單獨的電纜和導線管。

二、雷達物位計的接線方法

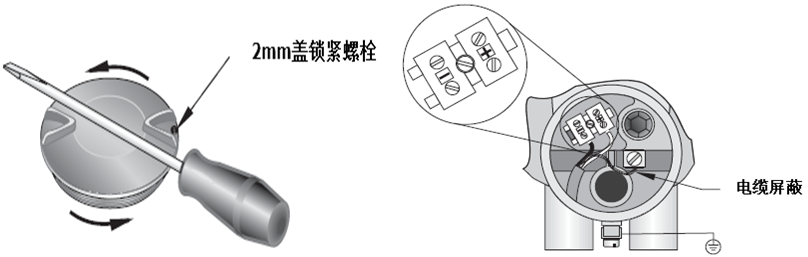

圖1擰開外殼方式 圖2接線示意圖

1、使用2mm內六角螺絲刀松開鎖緊螺栓，然后用一個螺絲刀或桿旋開蓋(如圖1所示);

2、從電纜的末端剝?nèi)ゴ蠹s70mm電纜線皮，然后從進線口穿進表殼;

3、端子接線，極性已標注在了端子模塊上(如圖2所示);

4、根據本地法規進行接地;

5、旋緊接頭保證密封。

6、四線制和二線制的接線圖分別如圖3和圖4所示：

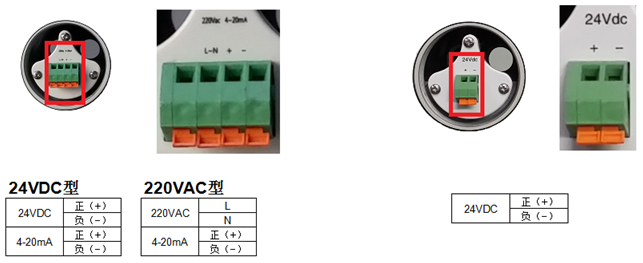

圖3四線制接法 圖4兩線制接法
